无缝同步筒带
无缝同步筒带
产品详情

  同步带行业秉承持续革新的精神。为了满足动力传动行业不断提高的需求,明宇同步带厂销售的聚氨酯无缝筒带(POWER带)。筒带由特种聚氨酷复合材料和高抗拉强度钢丝芯制成,通过尖端技术处理,以获得优越的同步带性能。筒带为各种工业装置中提供了优化的性能。

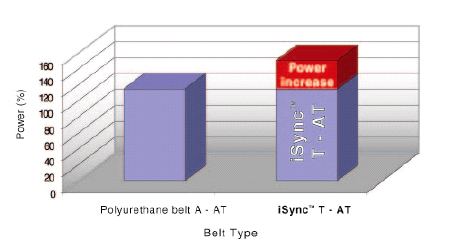

  在相同空间中或相同功率下,筒带比常规T型和AT型同步带的扭矩传输能力高出30%以上,可以满足更为紧凑的应用。如图(1)所示

图1

图1

特点

高功率输送能力

免维护

优越的长度稳定性

清洁的功率输送,无灰尘弥散

在接触中无物体污染

非常高的化学品耐受性,尤其是耐油、油脂和汽油

优越的耐磨性

优质、热固性聚氨酯

可提供钢丝芯或Kevlar芯型号

应用温度-30℃ - +100



可提供的齿形范围

筒带可提供下述齿形范围内的标准型号

T2,5, T5, T10, AT5,AT10,

作为特例,下述齿形可定制,即:

MXL,L, H,HTD3M,HTD5M,HTD8M以及各型号D型双面齿制作。

【请参考模具表】

T2.5 同步带模具表 T5/DT5 同步带模具表 T10/DT10 同步带模具表

AT5 同步带模具表 AT10/DAT10 同步带模具表

XL 同步带模具表 L/DL 同步带模具表 H/DH 同步带模具表

HTD3M 同步带模具表 HTD5M 同步带模具表 HTD8M 同步带模具表









带芯

为了尽可能扩大Miyflex Transmission同步带的应用范围,可根据要求采用特殊的带芯:

HPL高性能带芯:

带芯横截面大于标准带芯。

由此可降低传动带的延伸率并提高定位精度。

HFE高柔性带芯:

*带芯横截面上分布了更多单丝。

*由此可降低弯曲应力,进而在带芯反向弯曲时产生更大阻力。

*利用这种带芯,可将标准带轮和惰轮直径减少30%

INOX不锈钢带芯:

*适用于侵蚀性环境。

*它们的抗张强度低于标准带芯。

芳纶:

*提高柔性并降低带重。



钢制带芯可使传动带达到佳技术性能和尺寸稳定

如需使用特殊带芯.请咨询我们的技术部门。




颜色

同步带标准型采用白色。我们可根据要求提供其它颜色。



机械属性:

出色的尺寸稳定性

高耐磨性

低预张力和轴载荷

免维护

高直线和角度定位精度

高效率


化学属性:

出色的耐受性

水解

臭氧

紫外线

老化

油脂

汽油

良好的耐酸性

工作温度介于-10℃至+80℃(最高可达110℃)。对于超低温度,可根据要求提供特殊复合材料。

无硅生产



图5

图5

图5

同步带轮尺寸图:

T2.5 型同步带轮尺寸表 T5 型同步带轮尺寸表 T10 型同步带轮尺寸表 T20型同步带轮尺寸表

MXL型同步带轮尺寸表 XL型同步带轮尺寸表 L型同步带轮尺寸表 H型同步带轮尺寸表 XH型同步带轮尺寸表 XXH型同步带轮尺寸表

3M 型同步带轮尺寸表 5M 型同步带轮尺寸表 8M 型同步带轮尺寸表 14M 型同步带轮尺寸表

同步轮齿面宽度尺寸参考表
