T10 同步带模具表

T10 同步带模具表

型号	长度mm	幅宽	齿数	型号	长度mm	幅宽	齿数

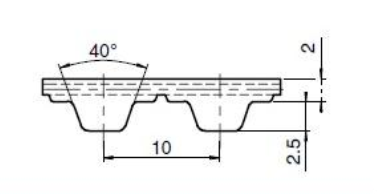

T10 Pitch=10mm
T10-250	250.00	150	25	T10-480	480.00	150	48
T10-260	260.00	150	26	T10-490	490.00	150	49
T10-320	320.00	150	32	T10-500	500.00	150	50
T10-340	340.00	150	34	T10-510	510.00	150	51
T10-370	370.00	150	37	T10-530	530.00	150	53
T10-390	390.00	150	39	T10-540	540.00	150	54
T10-400	400.00	150	40	T10-550	550.00	150	55
T10-410	410.00	150	41	T10-560	560.00	150	56
T10-420	420.00	150	42	T10-600	600.00	150	60
T10-440	440.00	150	44	T10-610	610.00	150	61
T10-450	450.00	150	45	T10-630	630.00	150	63
T10-460	460.00	150	46	T10-650	650.00	150	65


MIY FLEX POWER PU TIMING BELT

型号	长度mm	幅宽	齿数	型号	长度mm	幅宽	齿数
T10 Pitch=10mm
T10-660	660.00	150	66	T10-1360	1360.00	150	136
T10-680	680.00	150	68	T10-1390	1390.00	150	139
T10-690	690.00	150	69	T10-1400	1400.00	150	140
T10-700	700.00	150	70	T10-1410	1410.00	150	141
T10-720	720.00	150	72	T10-1420	1420.00	150	142
T10-730	730.00	150	73	T10-1440	1440.00	150	144
T10-750	750.00	150	75	T10-1450	1450.00	150	145
T10-760	760.00	150	76	T10-1460	1460.00	150	146
T10-780	780.00	150	78	T10-1490	1490.00	150	149
T10-800	800.00	150	80	T10-1500	1500.00	150	150
T10-810	810.00	150	81	T10-1520	1520.00	150	152
T10-840	840.00	150	84	T10-1530	1530.00	150	153
T10-850	850.00	150	85	T10-1560	1560.00	150	156
T10-880	880.00	150	88	T10-1580	1580.00	150	158
T10-890	890.00	150	89	T10-1600	1600.00	150	160
T10-900	900.00	150	90	T10-1610	1610.00	150	161
T10-910	910.00	150	91	T10-1630	1630.00	150	163
T10-920	920.00	150	92	T10-1640	1640.00	150	164
T10-940	940.00	150	94	T10-1700	1700.00	150	170
T10-950	950.00	150	95	T10-1750	1750.00	150	175
T10-960	960.00	150	96	T10-1760	1760.00	150	176
T10-970	970.00	150	97	T10-1780	1780.00	150	178
T10-980	980.00	150	98	T10-1800	1800.00	150	180
T10-1000	1000.00	150	100	T10-1850	1850.00	150	185
T10-1010	1010.00	150	101	T10-1860	1860.00	150	186
T10-1050	1050.00	150	105	T10-1880	1880.00	150	188
T10-1080	1080.00	150	108	T10-1960	1960.00	150	196
T10-1100	1100.00	150	110	T10-1980	1980.00	150	198
T10-1110	1110.00	150	111	T10-2000	2000.00	150	200
T10-1140	1140.00	150	114	T10-2020	2020.00	150	202
T10-1150	1150.00	150	115	T10-2100	2100.00	150	210
T10-1160	1160.00	150	116	T10-2120	2120.00	150	212
T10-1200	1200.00	150	120	T10-2160	2160.00	150	216
T10-1210	1210.00	150	121	T10-2170	2170.00	150	217
T10-1240	1240.00	150	124	T10-2200	2200.00	150	220
T10-1250	1250.00	150	125	T10-2250	2250.00	150	225
T10-1260	1260.00	150	126	T10-2370	2370.00	150	237
T10-1280	1280.00	150	128	T10-2500	2500.00	150	250
T10-1300	1300.00	150	130	T10-2800	2800.00	150	280
T10-1320	1320.00	150	132	T10-3330	3330.00	150	333
T10-1350	1350.00	150	135

型号	长度mm	幅宽	齿数
DT10 Pitch=10mm
DT10-260	260.00	150	26
DT10-530	530.00	150	53
DT10-630	630.00	150	63
DT10-660	660.00	150	66
DT10-700	700.00	150	70
DT10-720	720.00	150	72
DT10-800	800.00	150	80
DT10-840	840.00	150	84
DT10-900	900.00	150	90
DT10-910	910.00	150	91
DT10-980	980.00	150	98
DT10-1010	1010.00	150	101
DT10-1050	1050.00	150	105
DT10-1100	1100.00	150	110
DT10-1210	1210.00	150	121
DT10-1250	1250.00	150	125
DT10-1300	1300.00	150	130
DT10-1320	1320.00	150	132
DT10-1350	1350.00	150	135
DT10-1420	1420.00	150	142
DT10-1500	1500.00	150	150
DT10-1610	1610.00	150	161
DT10-1700	1700.00	150	170
DT10-1800	1800.00	150	180
DT10-1880	1880.00	150	188

同步带轮尺寸图：

T2.5 型同步带轮尺寸表　 T5 型同步带轮尺寸表　 T10 型同步带轮尺寸表　 T20型同步带轮尺寸表

MXL型同步带轮尺寸表 XL型同步带轮尺寸表 L型同步带轮尺寸表 H型同步带轮尺寸表 XH型同步带轮尺寸表 XXH型同步带轮尺寸表

3M 型同步带轮尺寸表 5M 型同步带轮尺寸表 8M 型同步带轮尺寸表 14M 型同步带轮尺寸表

同步轮齿面宽度尺寸参考表
