H 同步带模具表

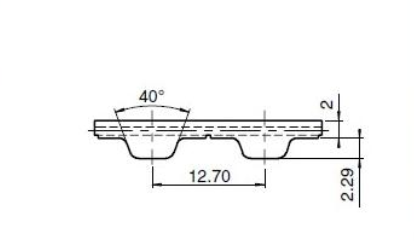

文章附图

H同步带模具表

型号	长度mm	幅宽	齿数
H Pitch=12.7mm
H-200	508.00	150	40
H-230	584.20	150	46
H-240	609.60	150	48
H-245	622.30	150	49
H-255	647.70	150	51
H-270	685.80	150	54
H-280	711.20	150	56
H-300	762.00	150	60
H-320	812.80	150	64
H-330	838.20	150	66
H-360	914.00	150	72
H-390	990.60	150	78
H-400	1016.00	150	80
H-420	1066.80	150	84
H-450	1143.00	150	90
H-470	1193.80	150	94
H-480	1219.20	150	96
H-510	1295.40	150	102
H-540	1371.60	150	108
H-560	1422.40	150	112
H-570	1447.80	150	114
H-600	1524.00	150	120
H-630	1600.20	150	126
H-660	1676.40	150	132
H-660	1676.40	150	132
H-700	1778.00	150	140
H-750	1905.00	150	150
H-800	2032.00	150	160
H-850	2159.00	150	170
H-900	2286.00	150	180
H-1100	2794.00	150	220
