L 同步带模具表

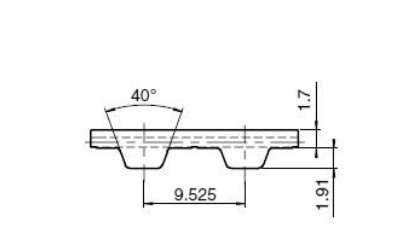

文章附图

L同步带模具表

型号	长度mm	幅宽	齿数
L Pitch=9.525mm
L-124	314.33	150	33
L-135	342.90	150	36
L-150	381.00	150	40
L-165	419.10	150	44
L-435	435.00	150	46
L-185	466.73	150	49
L-187	476.25	150	50
L-210	533.40	150	56
L-225	571.50	150	60
L-240	609.60	150	64
L-248	628.65	150	66
L-255	647.70	150	68
L-263	666.75	150	70
L-270	685.80	150	72
L-277	704.85	150	74
L-285	723.90	150	76
L-292.5	742.95	150	78
L-300	762.00	150	80
L-315	800.10	150	84
L-322	819.15	150	86
L-334	847.73	150	89
L-337	857.25	150	90
L-341	866.78	150	91
L-345	876.30	150	92
L-367	933.45	150	98
L-375	952.50	150	100
L-390	990.60	150	104
L-420	1066.80	150	112
L-450	1143.00	150	120
L-480	1219.20	150	128
L-495	1257.30	150	132
L-510	1295.40	150	136
L-525	1333.50	150	140
L-540	1371.60	150	144
L-600	1524.00	150	160
L-720	1828.80	150	192
L-728	1847.85	150	194
